Jalousienmodule TUKAN

NXW221.2 | NXW221.4 | NXW201.2
Steuerungsmodule RGB+W LED
18 January 2016

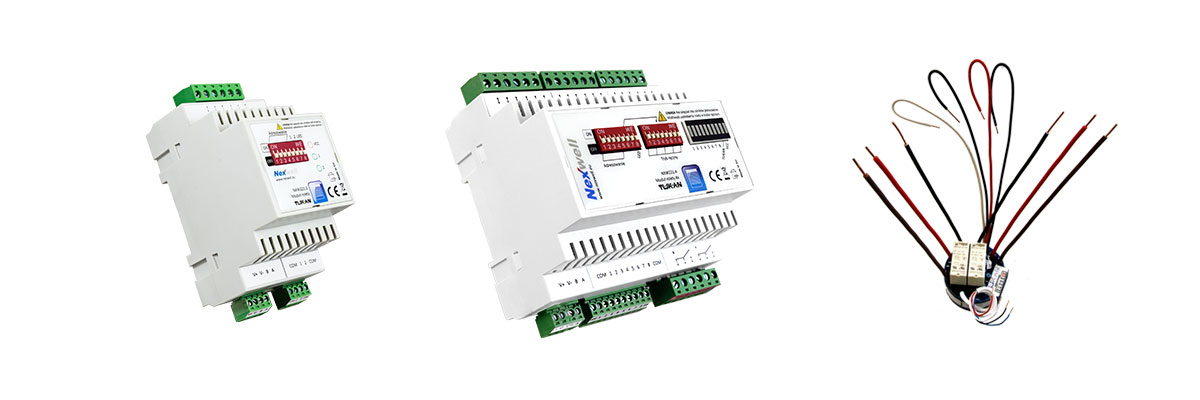

Folgende Versionen des Jalousienmoduls stehen zur Verfügung:

NXW221.2 – Jalousienmodul TUKAN DIN

NXW221.4 – Jalousienmodul 4x TUKAN XT DIN

NXW201.2 – Jalousienmodul TUKAN

Diese Module sind in erster Linie zur Steuerung von Rollläden, Markisen sowie Jalousien gedacht.

Des Weiteren können ebenso Geräte kontrolliert werden, die einen ähnlichen Aktionsmechanismus haben. Als Beispiel dienen hierfür Projektionswände, Beamerdeckenlifte oder auch Motoren für Kippfenster.

Schlüsseleigenschaften:
  • Hohe Belastbarkeit
  • Gepaarte Relaisausgänge ermöglichen Anschluss einer maximalen Last von 12 A
  • Betriebsart – NO (Arbeitskontakt) und NC (Ruhekontakt)
  • Benutzung getrennter Relais ermöglicht die Verwendung des Geräts bei 230 VAC oder auch 24 VDC
  • Geräteschutz:
    • Jedes der Paare ist so programmiert, dass eine gleichzeitige Verwendung beider Ausgänge nicht möglich ist und das angeschlossene Gerät somit nicht zerstört wird.
  • Möglichkeit Jalousiengruppen zu programmieren.
    • Erstellen eigener Gruppen, z. B. Wohnzimmer, Flur, Erdgeschoss, Haus. Das Kontrollieren von Gruppen spart Zeit während Ihre Arbeit verringert wird.

1

Schnelle Installation

Blitzschneller Anschluss über Steckverbindung – anstecken, Montage auf der DIN-Schiene (TH-35) versichert eine unproblematische und schnelle Installation.

2

Adressierung

Jedes Modul braucht, damit es korrekt vom System erkannt wird, eine Adresse im Bereich von 0 bis 31.

3

Status-LEDs

Die LEDs zeigen die Aktivität der jeweiligen Ausgänge an sowie der Spannungsversorgung und die Kommunikation mit dem System. Nach der Installation können die LEDs ausgeschaltet werden, sodass der Energieverbrauch reduziert wird.

moduly-oswietlenie-infografika

4

Lokale Eingänge

Bevorzugen Sie klassische Schalter? Kein Problem! Die eingebauten lokalen Eingänge werden verwendet, um sowohl handelsübliche mono- als auch bistabile Schalter zu verbinden.

5

Manuelle Steuerung

Die manuelle Steuerung ist eine Methode zur Steuerung der Modulausgänge. Es ermöglicht die Ausgänge vor Inbetriebnahme und Programmierung im System zu testen (getrennte elektrische Inbetriebnahme zur Gebäudeautomation). Ihr Elektroniker wird es schätzen!

6

Lüftungsöffnungen

Große Belastungen benötigen eine effektive Wärmeabführung. Die spezielle Gestaltung und die große Anzahl an Lüftungslöchern garantieren eine optimale Temperaturverteilung auf die elektronischen Komponenten.

Zeit, um den Tag zu starten

Wie Sie, haben auch wir Familie und wissen, dass Kinder gerne und lange schlafen. Mit dem eingestellten Heben der Jalousien um 7:00 Uhr wecken Sie sie ganz sanft.

Komplette Automatisierung für Kinofreunde!

Beamerdeckenlift anschließen, Anschluss des elektronischen Projektorbildschirms an das Jalousienmodul und ein geeignetes, programmiertes Szenario – schon haben Sie alles, was Ihnen höchsten Komfort sowie maximale Ästhetik garantiert.

Jalousien senken - Beleuchtung trotzdem noch aus?

Auf der Grundlage des Zustands der Jalousienausgänge, kann Nexo sie anschalten.
Der Zustand kann als Bedingung für die Aktivierung anderer Schaltkreise oder Aktionen verwendet werden.

Anpassung der Jalousienlamellen

Nexo bietet die Möglichkeit an, dass man die einzelnen Jalousienausgänge steuern kann, in der Größenordnung Hunderter Millisekunden. Als Resultat sind die Lamellen stufenlos einstellbar, sodass Sie die gewünschte Menge an natürlichem Licht in den Raum hineinlassen.

Alles an seinem Platz

Nexo-Schaltanlage

To facilitate the mounting of the modules in the switchboard, each of them is equipped with appropriate connectors, enabling connection of the control cables outside the module, and then plugging the bunch into the appropriate socket. This way of work ensures connection quality and reliability of the module over years. Additional convenience brings the bus rail ensuring digital communication between the devices. Thanks to its use the launch is fast, and the connection of the communication lines is durable and reliable. The whole connection is also aesthetically pleasing and easy for every engineer.

EINFACHE INSTALLATION UND PROGRAMMIERUNG

Nexwell-Akademie

Um schnell Standardfunktionen zu programmieren, werfen Sie einen Blick in die Nexwell-Akademie. Die Akademie ist über die Wissensbasis → Akademie zu erreichen. Es ist ein interaktives Onlinemodul, welches Beispiele an Systemlogiken erklärt. Diese Logiken mit Anleitungen stehen für alle Benutzer des Nexo-Systems zur Verfügung.

Videoanleitungen

Besuchen Sie die Wissensbasis → Videoanleitungen. Schauen Sie, wie unkompliziert Sie TUKAN-Module und andere Systemkomponenten hinzufügen und zum Laufen bringen können.

Zubehör
Nexo-Netzgerät
TUKAN-Netzgerät
