Controladores de iluminación TUKAN

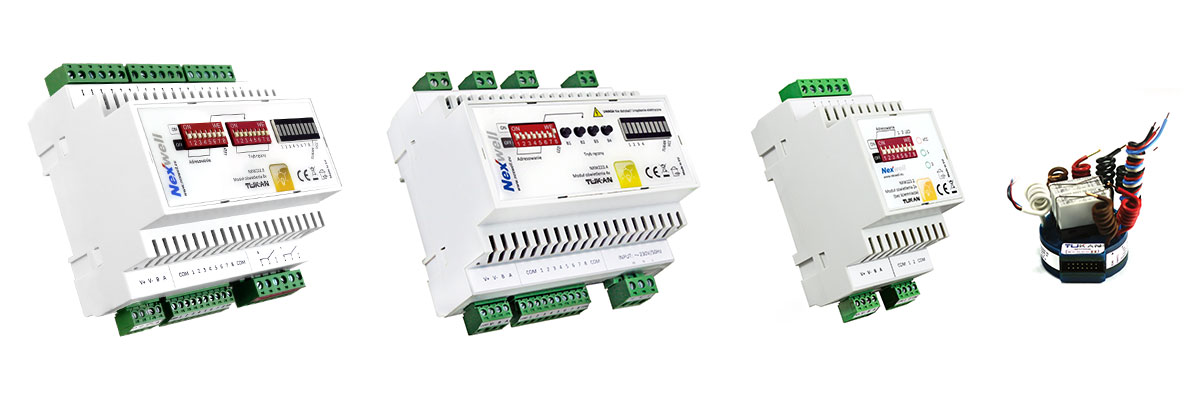

Las versiones disponibles del dispositivo que controla la iluminación:

NXW222.8 – Controlador de iluminación 8x (sin dimmer) TUKAN XT DIN
NXW222.4 – Controlador de iluminación 4x (con dimmer) TUKAN XT DIN
NXW222.2 – Controlador de iluminación 2x (sin dimmer) TUKAN DIN
NXW202.2 – Controlador de iluminación 2x (sin dimmer) TUKAN

Los controladores de iluminación son módulos que están diseñados para controlar los puntos de luz. Pueden encender y apagar la iluminación y atenuarse.

Además, los módulos con función de atenuación pueden encender y apagar la luz usando la rampa. Esto significa que la luz no se enciende o apaga inmediatamente haciendo clic en el botón, pero en unos pocos segundos.

Las principales características del producto:

Controlador de iluminación 2x ​​(sin dimmer) TUKAN DIN
Controlador de iluminación 8x (sin atenuador) TUKAN DIN XT
Controlador de iluminación 2x ​​(sin atenuador) TUKAN

  • Salidas de relé independientes con una carga máxima de hasta 12 A.
  • Los relés Relpol (tipo Inrush) son altamente resistentes a las sobretensiones, ¡incluso a 80 A (durante 20 ms)!
  • Posibilidad de programar salidas agrupadas.
  • Uso del estado de salida como condiciones para la activación de otros circuitos o acciones.
  • Diferentes versiones de la carcasa para instalaciones centralizadas (módulos en versión DIN) y descentralizadas (módulos para montaje empotrado).

Controlador de iluminación 4x (con dimmer) TUKAN DIN XT

  • Cuatro canales con la potencia máxima de 350 W / canal
  • Posibilidad de programar salidas agrupadas.
  • Uso del estado de salida como condiciones para la activación de otros circuitos o acciones.
  • Elegir el tiempo de iluminación y atenuación (0-100, 100-0%).
  • Control repentino o suave del brillo.
  • Trabajando con LED que están diseñados para oscurecer.

1

Instalación rápida

Montaje instantáneo tipo enchufe - enchufe, el montaje en el riel DIN (TH35) garantiza una instalación conveniente y fácil.

2

Direccionamiento

¡Rapido y Facil! Cada módulo acepta una dirección en el rango de 0 a 31.

3

LED de estado

Una breve mirada a los LED: usted obtiene fácilmente información rápida sobre la actividad de salidas individuales, la fuente de alimentación y la comunicación al sistema. Después de la instalación, la iluminación de fondo se puede apagar para reducir el consumo de energía.

moduly-oswietlenie-infografika

4

Entradas locales

¿Prefieres un interruptor clásico? ¡No hay problema! Las entradas locales incorporadas se utilizan para conectar interruptores mono y biestables que generalmente están disponibles en el mercado.

5

Control manual

Este método eléctrico le permite probar las salidas del módulo antes de la operación y programación en el sistema (puesta en marcha eléctrica separada de la automatización del edificio). ¡Su electricista lo apreciará!

6

Entradas de ventilación

Las cargas altas requieren un escape de calor eficiente. Una gran cantidad de ventilaciones aseguran una distribución óptima de la temperatura en los componentes electrónicos.

Posibilidades de gestión

Los controladores de iluminación le permiten controlarlos en el sistema de automatización de muchas maneras. Para encender y apagar la iluminación, el usuario puede usar el interruptor programable, el panel táctil y nuestra aplicación móvil, que se usa en teléfonos inteligentes y tabletas.

Integración con automatización

La iluminación también puede ser parte de la automatización. Las luces se pueden encender automáticamente si los sensores de movimiento realizan movimientos en una habitación, las luces se apagarán de nuevo después de unos minutos cuando la persona salió de la habitación. El proceso de decisión se puede enriquecer verificando condiciones adicionales, por ejemplo, si está claro u oscuro afuera. Si tenemos un día sombrío afuera, las luces solo se iluminarán hasta en un 30%. Cuanto más nos acerquemos a la noche, el nivel de luz crecerá paso a paso hasta el 100% después del atardecer. Al mismo tiempo, los controladores de iluminación trabajan en conjunto con el sistema de alarma. Si la alarma nocturna está activa, la iluminación de las partes supervisadas se desactiva. En caso de que vaya a trabajar, todas las luces están apagadas excepto la que está en la fachada.

Iluminación en los manipuladores programables

La automatización de la iluminación puede funcionar junto con los manipuladores de modo que después de entrar a una sala la luz se encienda automáticamente, y también parpadeará el icono correspondiente en el interruptor. Si hace clic en el ícono, cambiará del modo automático al modo manual. </ P>

Por lo general, la iluminación se indica en los manipuladores con lámparas o bombillas. El ícono puede cambiar su color dependiendo de si se enciende o apaga. Otra característica importante es la opción multitouch: tocar todo el manipulador con los interruptores de la palma de una luz específica. Existe una opción similar con la perilla del manipulador WPD.

Iluminación de emergencia

En el momento en que hay una alarma de incendio o robo, la casa se iluminará por completo, de modo que los inquilinos puedan abandonar el edificio de manera segura o el ladrón de casas se asuste. Además, puede programar uno de los botones de un manipulador en su dormitorio, de modo que este botón habilite una iluminación completa de la casa; esta es una buena característica cuando está solo en casa.

FÁCIL PROGRAMACIÓN E INSTALACIÓN


Nexwell Academy

Para programar rápidamente funciones estándar, eche un vistazo a la Academia Nexwell. La academia está disponible a través de la Base de conocimiento → Academia . Este es un módulo interactivo en línea que ilustra ejemplos de lógica de sistema realizados por ingenieros de Nexwell. Estas lógicas con instrucciones están disponibles para cada usuario del sistema Nexo.

Vídeo instrucciónes

Visite la sección Base de conocimiento → Instrucciones de video . Mire qué fácil puede agregar y ejecutar el módulo TUKAN elegido y otros equipos del sistema Nexo.

Documentación

NXW222.8 | NXW222.4 | NXW222.2 | NXW202.2 – Moduł oświetlenia TUKAN
