Moduł wejść do systemu Nexo zwiększa ich liczbę o 8 (płyty główne X3/X4 posiadają 20 wejść tego samego typu). Centrala lokalna umożliwia podłączenie czujników rezystancyjnych oraz napięciowych. Co więcej, rozwiązanie sprawdzi się zarówno w automatyce, jak i w systemach alarmowych. Dzięki temu można obsługiwać takie czujniki jak: mini kontaktrony, czujki ruchu PIR, deszczu, wilgotności, wilgotności gleby, poziomu cieczy, zalania, pożaru, siły wiatru oraz gazów.
CENTRALA LOKALNA – NAJWAŻNIEJSZE CECHY:
- 8 wejść systemu Nexo pracujących w trybie:
- NO
- NC
- EOL NC
- 2EOL NC 10k / 1k1
- Ilość impulsów (1 sekunda, 10 sekund)
- Szybkość impulsów
- Styk
- Analogowe 0-100
- Analogowe 0-5
- Analogowe 100-0
- Analogowe 5-0
- Możliwość pracy z napięciem magistralnym 24VDC oraz 12VDC
- Wygodne złącza instalacyjne dla przewodów sygnałowych
- Złącze magistrali przystosowane do współpracy z szyną magistrali NXW928
- Obudowa przystosowana do montażu na szynie (DIN TH-35) w rozmiarze 3 unitów

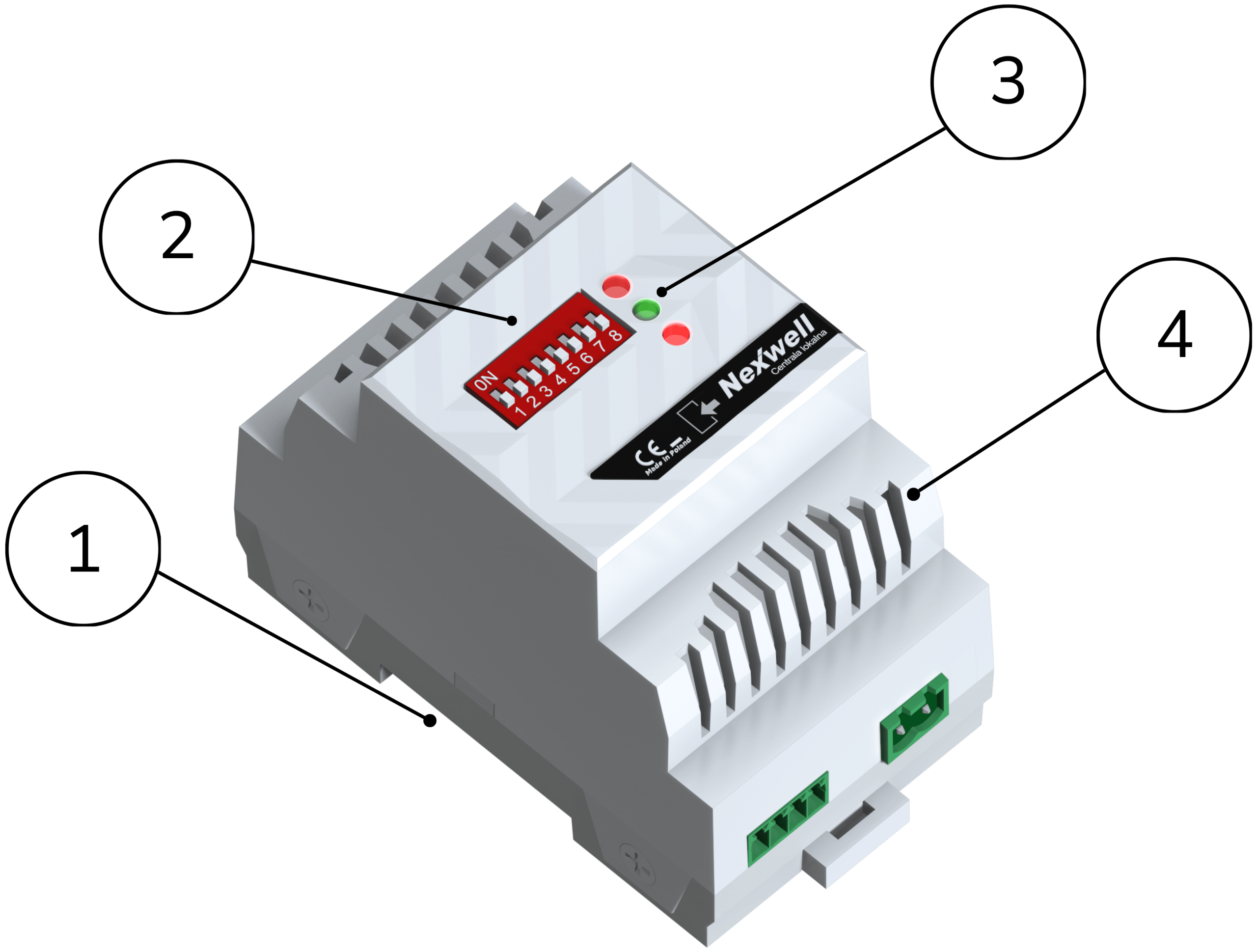

1
SZYBKA INSTALACJA
Błyskawiczne złączki śrubowe typu gniazdo – wtyk, montaż na szynie DIN (TH-35) zapewniają nie tylko bezproblemową, ale także szybką instalację.
2
ADRESOWANIE
Szybkie i proste! Każdy moduł przyjmuje adres z zakresu od 0 do 31.
3
DIODY STATUSOWE LED
Jeden rzut oka i diody LED wskażą stan aktywności poszczególnych wyjść, zasilania oraz komunikacji z systemem. Po zakończonej instalacji podświetlenie można wyłączyć, dzięki czemu obniża się zużycie energii.
4
OTWORY WENTYLACYJNE
Duże obciążenia generują ciepło, dlatego wymagają efektywnego odprowadzania. Z tego powodu, duża ilość otworów wentylacyjnych gwarantuje optymalny rozkład temperatury na podzespołach elektronicznych.
CZUJNIKI
Kontaktron
Czujniki ruchu
Czujnik deszczu
Czujnik siły wiatru
Czujniki przeciwpożarowe
Czujniki zalania
Czujniki wilgotności gleby
Czujnik wskazujący na otwarcie/zamknięcie okna, drzwi lub bramy.
KONTAKTRON
Kontaktron wykorzystywany jest zarówno jako element systemu alarmowego, jak i element determinujący automatyczne włączenie dowolnego obwodu (np. oświetlenia w garderobie po otwarciu drzwi), wyłączenie systemu wentylacji mechanicznej lub klimatyzacji w przypadku wykrycia otwartego okna. Wskazanie tego czujnika często łączy się ze wskazaniem czujnika deszczu, dlatego umożliwia dokładniejszą reakcję systemu. Jeśli oba czujniki są jednocześnie aktywne, Nexo może powiadomić Domownika o tym fakcie i podjąć autonomiczne działanie np. zamknięcie okna, jeśli te wyposażone jest w odpowiedni siłownik.
Czujniki ruchu
PIR (PASSIVE INFRA RED)
Czujniki ruchu powszechnie stosowany jest do wykrywania obecności podczas gdy system alarmowy jest uzbrojony. W przypadku Nexo, gdy system alarmowy jest rozbrojony, fizycznie ten sam czujnik może być wykorzystany do automatycznego załączania dowolnego obwodu np. oświetlenia, grupy czy sekwencji działań.
CZUJNIK DESZCZU
Informacja jaką daje ten element może być wykorzystana do automatycznego zamknięcia okien czy też anulowania zaplanowanej na ten dzień, pracy zraszaczy ogrodowych.
CZUJNIKI WILGOTNOŚCI GLEBY
Czujnik jest umieszczany kilkanaście centymetrów pod powierzchnią ziemi, dzięki czemu może precyzyjnie mierzyć wilgotność gleby i przekazywać dane do systemu. Dzięki temu, informuje system o stanie gleby, a co za tym idzie – pozwala mu na podjęcie decyzji o uruchomieniu sekwencji działania zraszaczy ogrodowych.
CZUJNIKI PPOŻ. PRZECIWPOŻAROWE | CZUJNIKI GAZÓW USYPIAJĄCYCH
Czujniki przeciwpożarowe to elementy nieodzowne w każdym domu, nie tylko inteligentnym. Podłączenie ich do Nexo, a także odpowiednio zaprogramowany scenariusz działania, może uratować życie. Najczęściej programowane funkcje w przypadku wykrycia pożaru to wysłanie SMSów do wybranych osób, powiadomienie centralki służby ochrony, sygnalizacja optyczna i akustyczna, podniesienie rolet umożliwiając ewakuację.
Czujniki gazów usypiających to konieczne zabezpieczenie na wypadek akcji rabunkowej poprzedzonej ich użyciem. W szczególności podatne na tego typu atak są obiekty wyposażone w system wentylacji mechanicznej. Wprowadzenie gazu do czerpni powietrza powoduje jego szybkie i skuteczne rozprzestrzenienie się wewnątrz budynku, w efekcie stwarzając realne zagrożenie. Dlatego też, podłączenie tego typu czujnika skutkuje uruchomieniem alarmu akustycznego i optycznego oraz wysłaniem powiadomień SMS do wybranych osób i służby ochrony.
Anemometr
CZUJNIK SIŁY WIATRU
Stosowanie markiz oraz niektórych rolet wymaga ich zamknięcia, aby zabezpieczyć je na wypadek silnego wiatru. Ponieważ siłę wiatru mierzy anemometr, system na bieżąco otrzymuje te dane. Dzięki temu, Nexo może w odpowiednim momencie automatycznie zamknąć rolety lub markizy, co pozwala uniknąć ich uszkodzenia. Jeśli informacja o dużej sile wiatru jest również istotna dla Domownika z innych względów, można być przekazana w formie SMS lub innej dowolnej np. mruganie oświetlenia LED RGB na wybrany kolor.
CZUJNIKI ZALANIA
Stosowane głównie w pomieszczeniach narażonych na zalanie takich jak pralnie, łazienki, kuchnie. Wykrycie cieczy powoduje zamknięcie przez system elektrozaworu wody, a także powiadomienie o tym fakcie Domowników.
Wszystko na swoim miejscu.
Rozdzielnia Nexo
Aby ułatwić instalatorowi montaż modułów w rozdzielni, każdy z nich wyposażony jest w odpowiednie wtyki, umożliwiające podłączania przewodów sterujących poza modułem, a następnie wpięcie gotowej wiązki w odpowiednie gniazdo. Taka forma pracy zapewnia odpowiednią jakość połączeń, a także niezawodność działania modułu przez lata. Co więcej, dodatkowym ułatwieniem jest listwa magistralna, która umożliwia komunikację cyfrową pomiędzy urządzeniami. Dzięki jej zastosowaniu uruchomienie modułów jest szybkie, co więcej, połączenie linii komunikacyjnych pozostaje trwałe i niezawodne. Całe łączenie jest również estetyczne i czytelne dla każdego inżyniera.
ŁATWA INSTALACJA I PROGRAMOWANIE
Akademia Nexwell
Aby w szybki sposób programować standardowe funkcję zobacz Akademię Nexwell. Akademia dostępna jest w zakładce Baza Wiedzy → Akademia. Jest to interaktywny moduł online obrazujący przykładowe logiki systemu wykonane przez inżynierów Nexwell. Logiki te wraz z instrukcjami dostępne są dla każdego użytkownika systemów Nexo.
Wideoinstrukcje
Odwiedź dział Baza Wiedzy → WIDEOINSTRUKCJE. Zobacz jak łatwo możesz dodać i uruchomić wybrany moduł Tukan oraz pozostałe urządzenia systemu Nexo.
